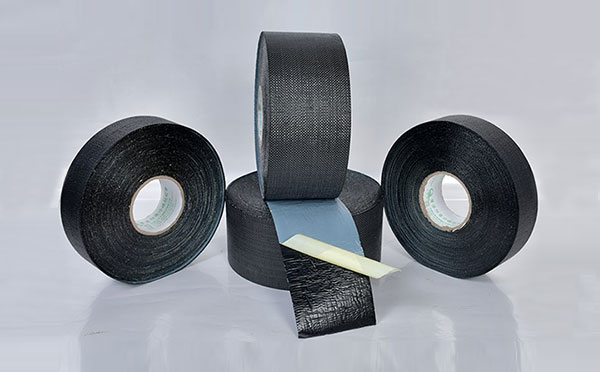

網狀纖維聚丙烯膠粘帶，又名：聚丙烯增強纖維防腐膠粘帶，是由基膜、膠層和離型膜三部分組成。我公司2002年引進國外先進流程工藝，以抗紫外線高強度網狀增強聚丙烯纖維織物做基材，采用丁基橡膠改性瀝青做防腐膠層，通過熱復合技術后復離型膜制成。其優(yōu)異的抗拉強度和強大的粘接性能，能非常有效抵御土壤外部產生的應力和熱膨脹，阻止防腐層變形和剝離。我公司生產的網狀纖維聚丙烯膠粘帶，依據SY/T0414標準經老化試驗檢測證明耐腐蝕壽命長達40~50年之久，二十余年來產品在石油、化工、天然氣、城建等行業(yè)中的給排水、油氣、煤氣輸送鋼制管道和鋼制地埋儲罐及管道修復工程得到了廣泛應用和好評，成為國內聚丙烯增強纖維防腐膠粘帶實力廠家。其核心性能體現在基材結構強度、膠層粘接性能、耐環(huán)境老化能力、施工適應性四大維度，以下是其主要性能的詳細說明：

 一、基材與結構性能

1. 高強度與抗拉伸性

高強度聚丙烯纖維編織成網狀基材顯著提升了聚丙烯基材的拉伸強度和抗撕裂性，使其在受力時不易斷裂。通常拉伸強度可達20-40MPa，斷裂伸長率在100%-300%之間，能適應被粘物的輕微形變，可抵抗土壤應力、外力沖擊及熱膨脹導致的蠕變破壞。

2. 耐穿刺與耐磨性

聚丙烯基材本身具有一定硬度，配合網狀纖維的交織結構，膠帶表面耐穿刺能力較強，可抵抗外界摩擦、碰撞或尖銳物體的損傷，保護被粘物表面。

3. 尺寸穩(wěn)定性

聚丙烯的線性膨脹系數較低，且纖維網絡限制了基材的收縮或膨脹，在溫度變化（通常-40℃至80℃）下不易出現明顯的尺寸變形，確保粘貼的穩(wěn)定性。

二、膠粘性能

1. 初粘性與持粘性

丁基橡膠改性瀝青防腐膠粘劑具有良好的初粘性，能快速貼合被粘表面；同時持粘性優(yōu)異，長期使用中不易脫落，在壓力或溫度作用下可保持穩(wěn)定粘結（持粘時間通?？蛇_24小時以上不滑移）。

2. 耐水性與耐化學性

膠粘劑經特殊配方設計，具有一定的耐水、耐酸堿能力，能有效防止水、氧氣及化學物質滲透，水蒸氣滲透率24h＜0.45mg/cm2，可在潮濕環(huán)境中使用，不易因水汽或化學介質侵蝕而失效。

3. 對多種基材的適應性

膠層彈性優(yōu)異，可填補管道表面微小凹凸，能有效粘結金屬、混凝土、塑料、木材等多種表面，無需復雜預處理，適用性廣泛。

三、環(huán)境耐受性

1. 耐候性

聚丙烯基材和膠粘劑均具有抗紫外線老化能力，長期暴露在陽光下不易發(fā)生開裂、粉化或粘性衰退，適應戶外長期暴露環(huán)境。同時耐高低溫性能較好，可抵抗極端氣候條件下的熱脹冷縮，在極端氣候中能保持性能穩(wěn)定。

2. 耐腐蝕性

膠帶本身不溶于多數有機溶劑，且能隔絕被粘物與外界腐蝕性介質（如土壤中的鹽分、空氣中的污染物）接觸，常用于管道防腐層的補口、防腐等場景，在化工、油氣輸送等腐蝕性介質環(huán)境能保持好的性能。

3. 環(huán)保性

多數產品采用無溶劑或低VOC（揮發(fā)性有機化合物）膠粘劑，符合環(huán)保標準，在施工和使用過程中對人體和環(huán)境影響較小。

四、施工與使用性能

1. 易操作性

膠帶質地柔韌，可隨被粘物的曲面（如管道弧度）貼合，施工時無需加熱，直接手工纏繞或粘貼即可，單層纏繞即可達到SY/T0414標準要求的加強級或特加強級防腐層，節(jié)省工時和材料成本。

2. 表面處理要求與施工規(guī)范

管道表面需除銹至St3級（手工）或Sa2.5級（機械），并涂刷底漆（部分型號可免底漆）以增強粘接效果。纏繞時需保持平衡張力，確保膠帶緊貼管道表面，無空隙或皺折，避免防腐層失效。

3. 抗?jié)B透性和可修復性

緊密的纖維結構和均勻的膠層能有效阻隔水汽、氣體滲透，在防水、防潮場景中可形成密封屏障。若局部出現破損，可直接裁剪膠帶進行修補，無需整體更換，降低維護成本。

網狀纖維聚丙烯膠粘帶的核心優(yōu)勢在于增強型基材+穩(wěn)定粘結+耐環(huán)境老化的組合，使其在工業(yè)防腐、建筑防水、重型包裝等領域成為高效、可靠的材料。具體性能參數如下：

主要性能指標：
