耐腐蝕性能和機(jī)械性能優(yōu)異，適用于各地氣候條件
環(huán)氧粉末，又名：熔結(jié)環(huán)氧粉末，俗稱：環(huán)氧粉末防腐涂料。是一種具有優(yōu)良的附著力和優(yōu)質(zhì)防腐性能的涂層材料，主要用于石油化工、城建行業(yè)的鋼質(zhì)管道/鋼質(zhì)構(gòu)件防腐蝕保護(hù)。
我公司與河北派博科特依據(jù)管道防腐層相關(guān)技術(shù)標(biāo)準(zhǔn)，聯(lián)合研發(fā)生產(chǎn)的高性能重防腐環(huán)氧粉末涂料，是以特殊樹脂為主料，配以優(yōu)異的助劑及特定調(diào)料精細(xì)而成。管道3PE防腐中與共聚物底膠有很好匹配性，用來(lái)以噴涂或浸涂工藝對(duì)鋼質(zhì)管體構(gòu)件進(jìn)行作業(yè)施工，既有優(yōu)良的耐腐蝕性能，又有優(yōu)異的機(jī)械性能，適用于全球各地氣候條件。
熔結(jié)環(huán)氧粉末質(zhì)量上佳，價(jià)格合理，自投放市場(chǎng)來(lái)受到國(guó)內(nèi)外用戶的稱贊，山東全民塑膠和河北派博科特成為熔結(jié)環(huán)氧粉末廠家。

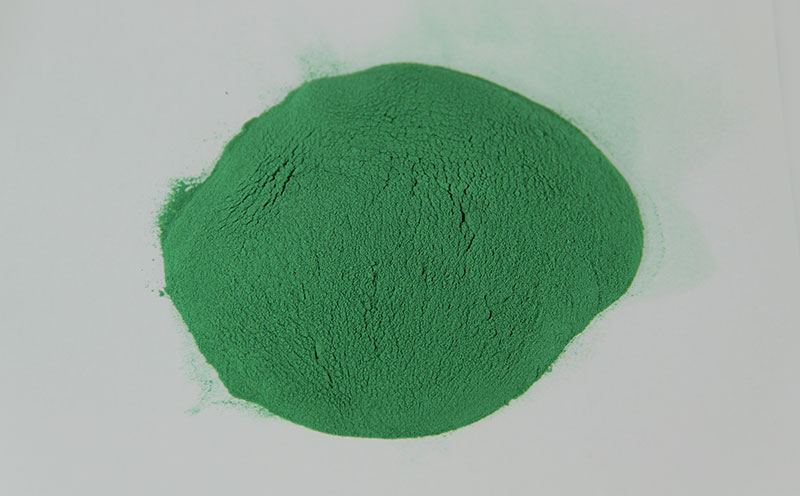

顏色：灰、藍(lán)、綠等可定制。
執(zhí)行標(biāo)準(zhǔn)：GB/T 23257-2017和SY/T 0315-2005
1、色澤均勻，無(wú)結(jié)團(tuán)、無(wú)結(jié)塊。
2、與防腐層膠粘劑具有較高的結(jié)合力。
3、陰極剝離性能和介電強(qiáng)度性能優(yōu)越。
4、抗酸、堿、鹽、等化學(xué)腐蝕性強(qiáng)。
項(xiàng)目名稱 | 技術(shù)指標(biāo) | 測(cè)試標(biāo)準(zhǔn) | |
密度（g/cm3） | 1.45 | GB/T4472-1984 | |
固化時(shí)間（200℃）min | 1.5 | GB/T23257-2017 | |
膠化時(shí)間（200℃）s | 31 | GB/T6554-2003 | |
揮發(fā)份含量（%） | 0.15 | GB/T6554-2003 | |
粒度分布（%） | 150um 0.26 | GB/T6554-2003 | |
250um 0.01 | |||
熱特性 | 反應(yīng)放熱量△H(J/g) | 71 | GB/T23257-2017 |
玻璃化轉(zhuǎn)變溫度Tg2（℃） | 105 | ||
項(xiàng)目名稱 | 技術(shù)指標(biāo) | 測(cè)試標(biāo)準(zhǔn) |
附著力75℃,24h / 級(jí) | 1 | GB/T23257-2017 |
陰極剝離（65℃ 48h,1.5v）/mm | 2 | GB/T23257-2017 |
陰極剝離（65℃ 30天1.5v）/mm | 10 | GB/T23257-2017 |
抗彎曲（-20℃,2.5°） | 涂層無(wú)裂紋 | GB/T23257-2017 |
1、除去鋼表面的附銹、油污和雜物：拋丸噴砂處理到GB/T8923中規(guī)定的Ss2.5級(jí)；錨紋深度50~70um；吹凈鋼表面的灰塵和磨料。
2、防腐件預(yù)熱溫度：200~240℃控制，實(shí)際施工可以根據(jù)現(xiàn)場(chǎng)施工條件進(jìn)行調(diào)整。
3、采用靜電噴涂方法進(jìn)施工作業(yè)（電壓60~90kv之間，噴涂距離150~200mm之間），涂覆厚度100~150um。
4、施工環(huán)境要干燥清潔。
5、環(huán)氧粉末應(yīng)隨用隨開封，剩余產(chǎn)品應(yīng)及時(shí)密封好，以避免空氣中灰塵污染和受潮。
1、紙箱與內(nèi)襯密閉包裝袋25kg/件。
2、避免暴曬、雨淋、遠(yuǎn)離火源，溫度在≤35℃為宜。
3、疊高≤5層，避免受壓，保證密閉，防止受潮（相對(duì)濕度＜75%）。
4、保質(zhì)期12個(gè)月。
1、使用過(guò)程中必須加強(qiáng)防護(hù)，配戴防塵口罩、護(hù)目鏡，避免粉塵侵入口中和眼中。
2、必須在通風(fēng)條件良好的環(huán)境下使用，空氣中粉塵濃度必須＜20g/cm3，以免引起爆炸！
3、使用現(xiàn)場(chǎng)禁止吸煙，嚴(yán)禁明火，必須配置滅火器具，提前做好應(yīng)急方案。
4、若有吸入或誤食，即時(shí)去醫(yī)院就醫(yī)。
5、殘留廢品不可再利用，送往垃圾站集中處理。
