無論選用粘彈體防腐材料對(duì)管道防腐、補(bǔ)口，還是對(duì)異形構(gòu)件防腐，施工中應(yīng)從作業(yè)表面的清整，繞帶方向，傾斜角度、搭接寬度、增大張力，包緊扎實(shí)等方面來控制減少缺陷，提高施工質(zhì)量。

 1、施工環(huán)境要求

施工環(huán)境中基材表面溫度應(yīng)高于露點(diǎn)溫度3℃以上，以防止膠帶因溫度過低而失去粘性。環(huán)境濕度應(yīng)控制在90%以下，以避免濕度過高影響膠帶的粘結(jié)效果。

施工環(huán)境應(yīng)干燥、無風(fēng)沙，濕度和溫度應(yīng)符合材料制造商的推薦范圍，避免在雨天或極端氣溫下施工。

 2、基材表面處理

管道或設(shè)備表面處理質(zhì)量應(yīng)達(dá)到《涂裝前鋼材表面銹蝕等級(jí)和除銹等級(jí)》(GB/T8923)規(guī)定的ST3級(jí)要求，表面應(yīng)干燥，無松動(dòng)的浮銹、無污物，為粘彈體材料提供良好的粘接基礎(chǔ)。

基材搭接部位的原防腐層表面應(yīng)平整、干燥、無污物。

  3、粘彈體防腐膠帶施工要求

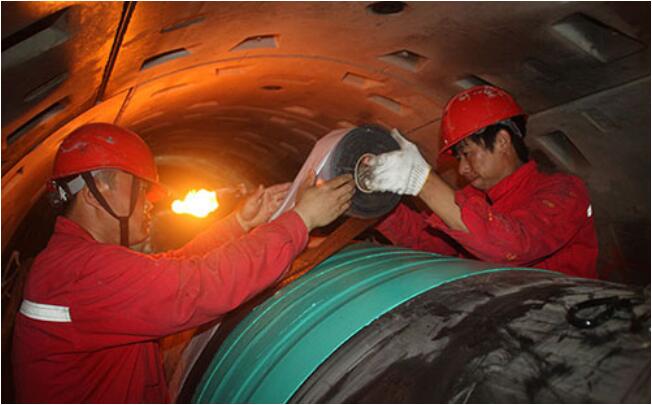

纏繞粘彈體防腐膠帶時(shí)應(yīng)保持輕柔的張力，邊纏繞邊按壓膠帶搭接部位，保證搭接部位平整、密封良好。

粘彈體防腐膠帶搭接寬度最小不低于10mm，膠帶表面印有兩條搭接線，外側(cè)搭接線為搭接寬度10mm標(biāo)示線，內(nèi)側(cè)搭接線表示大于10mm的適宜搭接寬度。膠帶接頭部位搭接不小于50mm，以確保足夠的重疊區(qū)域，提供更強(qiáng)的防腐保護(hù)。

在纏繞過程中，應(yīng)適當(dāng)增大張力，使膠帶更加緊密地貼合在基材上。包扎時(shí)要扎實(shí)，避免出現(xiàn)空隙或松動(dòng)，以確保防腐層的完整性和有效性。

由于粘彈體膠帶較為柔軟且抗沖擊性能有限，因此需要選擇適當(dāng)?shù)耐夥雷o(hù)材料進(jìn)行保護(hù)。常見的外防護(hù)材料包括聚乙烯防腐膠帶、熱收縮帶和聚丙烯增強(qiáng)纖維防腐膠帶等，可根據(jù)具體工程特點(diǎn)進(jìn)行選擇。

注意施工中的細(xì)節(jié)處理，如避免產(chǎn)生皺褶、氣泡，確保膠帶與基材緊密貼合，特別是在異形件和連接處的密封處理。如果需要多層施工，確保各層之間的良好粘接，必要時(shí)使用專用底漆或過渡層材料。

4、質(zhì)量監(jiān)督與檢驗(yàn)

在施工過程中實(shí)施質(zhì)量控制，定期檢查施工質(zhì)量，及時(shí)糾正偏差。完工后進(jìn)行全面檢驗(yàn)，包括外觀檢查、附著力測(cè)試、厚度測(cè)量等，確保防腐層滿足設(shè)計(jì)要求。

綜上所述，通過注意以上幾個(gè)方面，可以有效地提高粘彈體防腐材料的施工質(zhì)量，從而確保防腐層的可靠性和耐久性。
