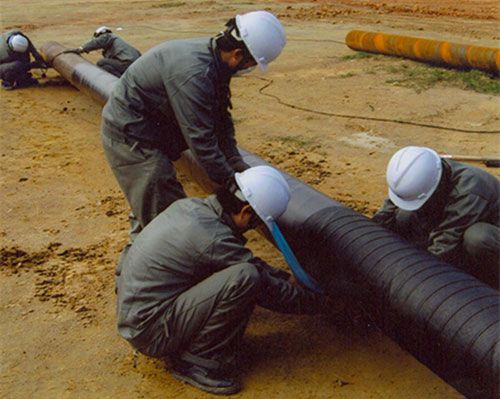

聚丙烯膠粘帶，大家俗稱(chēng)：聚丙烯防腐膠帶，新的SY/T0414-2017標(biāo)準(zhǔn)中稱(chēng)為：聚丙烯膠粘帶。聚丙烯防腐膠粘帶不僅為管體、管件起到防腐蝕作用，還為柔性防腐材料提供一個(gè)好的抗外部應(yīng)力損傷保護(hù)作用。其性能指標(biāo)要求主要涵蓋以下幾個(gè)方面：

基材/膠層/總厚度：基材的厚度和膠層的厚度決定了總厚度，不同應(yīng)用場(chǎng)景下對(duì)總厚度有不同的要求，根據(jù)防腐等級(jí)的不同，聚丙烯膠粘帶的厚度要求分別為1.0、1.1、1.4、1.5、1.6、1.8mm，允許誤差為±5%。

基材拉伸強(qiáng)度：聚丙烯膠粘帶的基材拉伸強(qiáng)度應(yīng)達(dá)到或超過(guò)60MPa，以確保膠帶在使用中具有良好的抗拉性能，不會(huì)輕易斷裂。

剝離強(qiáng)度：對(duì)配套底漆鋼的剝離強(qiáng)度應(yīng)大于或等于30N/cm，對(duì)背材的剝離強(qiáng)度應(yīng)大于或等于25N/cm，確保聚丙烯防腐膠帶在使用中與基材表面有良好的粘結(jié)力。

電氣性能：聚丙烯膠粘帶的電氣強(qiáng)度應(yīng)達(dá)到或超過(guò)15KV，良好的電絕緣性，如防腐層相對(duì)兩面之間一定面積的電阻不應(yīng)小于10000Ω·m2；耐擊穿電壓強(qiáng)度需滿足相關(guān)標(biāo)準(zhǔn)。

耐熱老化性能：包括耐熱老化、耐紫外光老化等，如在最高運(yùn)行溫度加20℃的條件下，經(jīng)過(guò)2400小時(shí)的測(cè)試后，其耐熱老化性能應(yīng)保持在75%以上，以及在600小時(shí)紫外光照射后性能保留率≥80%。

吸水率和水蒸氣滲透率：聚丙烯膠粘帶的吸水率應(yīng)小于或等于0.35%，在24小時(shí)內(nèi)，水蒸氣滲透率24h·cm2≤0.45lmg，以減少水分對(duì)金屬的侵蝕。

抗沖擊性能：由聚丙烯防腐膠粘帶形成的防腐層應(yīng)具有大于或等于3J的抗沖擊性能。

陰極剝離效果：防腐層應(yīng)具備一定的抗陰極剝離性能，以保護(hù)金屬基材免受電化學(xué)腐蝕，在23℃、28天的條件下，陰極剝離效果應(yīng)小于或等于20mm。

此外，聚丙烯膠粘帶的質(zhì)量還受到其密度、表觀、耐候性、防腐性能以及材料質(zhì)量等因素的影響。在選擇時(shí)，應(yīng)綜合考慮這些因素，并根據(jù)實(shí)際需要進(jìn)行合理的選擇。
